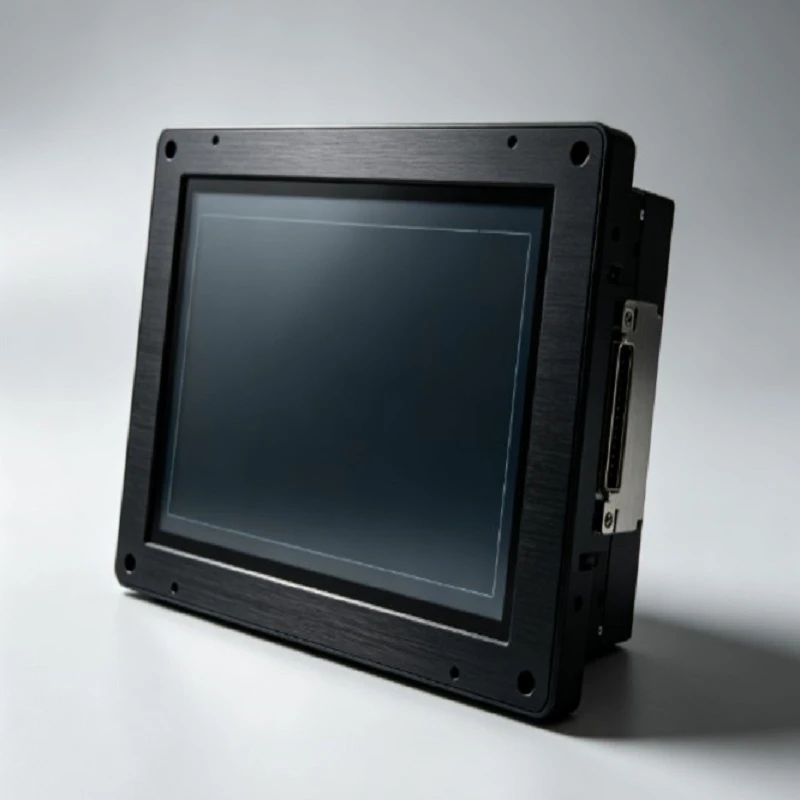

ตู้ควบคุมแผง Mount Touch Monitor

จอสัมผัสแบบติดตั้งบนแผงควบคุมของตู้ควบคุมให้การแสดงผลโดยตรงและอินเทอร์เฟซแบบสัมผัสสำหรับเครื่องจักรอุตสาหกรรมโดยไม่ต้องรวมคอมพิวเตอร์ภายใน เชื่อมต่อโดยตรงกับพีซีอุตสาหกรรม ตัวควบคุมแบบฝัง ตัวควบคุมเครื่องจักร หรือฮาร์ดแวร์คอมพิวเตอร์ภายนอกอื่นๆ

โครงสร้างที่ยึดแผง-ทำให้สามารถติดตั้งจอภาพอย่างแน่นหนาในประตูตู้ควบคุม ตู้ควบคุม แผงไฟฟ้า หรือคอนโซลผู้ปฏิบัติงานผ่านกลไกการหนีบด้านหน้า- การออกแบบด้านหน้า-นี้สร้างอินเทอร์เฟซผู้ปฏิบัติงานขนาดกะทัดรัดในขณะที่แยกฮาร์ดแวร์คอมพิวเตอร์ออกจากเทอร์มินัลจอแสดงผล

การกำหนดค่าที่มีให้เลือก ได้แก่ ขนาดหน้าจอหลายขนาด เทคโนโลยีสัมผัสแบบ capacitive และ resistive อินเทอร์เฟซการแสดงผลมาตรฐานและแบบกำหนดเอง ระดับความสว่างทางอุตสาหกรรม และตัวเลือกตู้กลไกเพื่อให้ตรงกับการออกแบบทางวิศวกรรมอุปกรณ์เฉพาะ

ประเภทสินค้า:จอสัมผัสแบบติดตั้งบนแผงควบคุมอุตสาหกรรม (หน่วยแสดงผลภายนอก)

วิธีการติดตั้ง:แผงยึด / ด้านหน้าแบบฝัง-การติดตั้งโดยใช้แคลมป์ยึดขอบ

ช่วงขนาดหน้าจอ:รูปแบบอัตราส่วนภาพอุตสาหกรรมขนาด 7 นิ้วถึง 23.6 นิ้ว

โครงสร้างกรอบหน้า:กรอบด้านหน้าโลหะเพรียวบาง (ความหนา 3 มม. สำหรับการติดตั้งแบบฝัง ไม่มีช่องว่าง-)

เทคโนโลยีสัมผัส:Projected Capacitive (PCAP) / 5-ตัวเลือกแบบต้านทานแบบลวด/แบบไม่สัมผัส

การป้องกันแผงด้านหน้า:การซีลด้านหน้ากันฝุ่นระดับ IP65-แน่นหนา-และกันละอองน้ำ

อินเทอร์เฟซการแสดงผล:HDMI, VGA, DVI (มีตัวเลือกอินเทอร์เฟซที่ปรับแต่งได้)

ตัวควบคุมการแสดงผล:บอร์ดไดรเวอร์จอแสดงผลเกรดอุตสาหกรรม-ที่รองรับการทำงานต่อเนื่องทุกวันตลอด 24 ชั่วโมง

ตัวเลือกแบ็คไลท์:ความสว่างมาตรฐานระดับอุตสาหกรรม / ตัวเลือก-ความสว่างสูงตามฤดูกาล-การกำหนดค่าที่อ่านได้

อุณหภูมิในการทำงาน:รองรับเกณฑ์การระบายความร้อนทางอุตสาหกรรม (ตัวเลือกอุณหภูมิมาตรฐานและกว้าง-)

ระบบอัตโนมัติทางอุตสาหกรรม:การแสดงภาพการควบคุมกระบวนการแบบรวมศูนย์และ-การตรวจสอบข้อมูลการปฏิบัติงานตามเวลาจริงในโรงงาน

ตู้ควบคุมไฟฟ้า:อินเทอร์เฟซของเครื่องจักร-ที่ติดตั้งโดยมนุษย์-แบบฝังซึ่งรวมเข้ากับประตูตู้เหล็กขนาดหนัก-โดยตรง

การสร้างเครื่องจักร:หน้าจอแสดงค่าน้ำหนักสำหรับผู้ปฏิบัติงานโดยเฉพาะสำหรับเครื่องจักรบรรจุภัณฑ์ อุปกรณ์สิ่งทอ เครื่องฉีดพลาสติก และระบบขนถ่ายวัสดุ

เครื่องจักรซีเอ็นซีและโลหะ:คอนโซลแสดงผลที่ทนทานซึ่งวางอยู่ติดกับโซนการตัดและอุปกรณ์ที่มีการสั่นสะเทือนหนัก

ขั้นตอนการบูรณาการคณะรัฐมนตรี
การตรวจสอบคัตเอาท์:ตรวจสอบให้แน่ใจว่าการเปิดหน้าต่างทางกายภาพตรงกับความทนทานทางวิศวกรรมของรุ่นจอแสดงผลที่เลือก

ความลึกในการกวาดล้างด้านหลัง:ตรวจสอบว่ามีพื้นที่ภายในเพียงพอด้านหลังประตูตู้สำหรับขั้วต่อ รัศมีของสายเคเบิล และการกระจายความร้อน

กลไกการหนีบ:ยึดเครื่องให้เท่ากันโดยใช้ขายึดสำหรับติดตั้งบริเวณขอบด้านนอกที่ให้มาเพื่อให้แน่ใจว่าปะเก็นซีลกันน้ำมีการบีบอัดที่สม่ำเสมอกับพื้นผิวตู้

ด้านหน้า-การซีล IP65 ที่แผงด้านหน้า
กรอบด้านหน้ามีปะเก็นซีลโพลียูรีเทนในตัวที่ได้รับระดับ IP65 ป้องกันฝุ่นเข้าและฉีดน้ำแรงดันต่ำ-จากฝั่งผู้ปฏิบัติงาน

ความแตกต่างของขอบเขตสิ่งที่แนบมา:ระดับ IP65 ใช้กับแผงด้านหน้าอย่างเคร่งครัดเมื่อติดตั้งเข้ากับผนังตู้ที่ปิดสนิท ส่วนประกอบโครงด้านหลังภายในตู้ต้องมีการจัดการสิ่งแวดล้อมแยกต่างหากตามเงื่อนไขภายในตู้

ความเข้ากันได้ของสัญญาณ:การกำหนดค่ามาตรฐานรองรับมาตรฐานอินพุตวิดีโอหลัก ได้แก่ HDMI, VGA และ DVI-D ความยาวสายเคเบิลที่กำหนดเองและขั้วต่อล็อคสามารถรองรับได้สำหรับการสั่งซื้อโครงการ

การเลือกความสว่าง:

ความสว่างมาตรฐานอุตสาหกรรม (250–400 nits):ปรับให้เหมาะสมสำหรับห้องควบคุมในร่มมาตรฐานและตู้ไฟฟ้าแบบมีที่กำบัง

ตัวเลือกความสว่างสูง- (1000+ นิต):แนะนำสำหรับการติดตั้งที่โดนแสงแดดโดยตรง แสงสว่างในอาคาร-ที่สูง หรือการทำงานของเครื่องจักรกึ่งกลางแจ้ง

โปรแกรมอุปกรณ์อุตสาหกรรมมักต้องมีการปรับกลไกหรือไฟฟ้าแบบพิเศษ:

การปรับแต่งการแสดงผล:การปรับขนาดแผง การปรับความละเอียดดั้งเดิม อัตราส่วนภาพพิเศษ และการเชื่อมต่อแบบออปติคอล

การปรับแต่งทางกล:การเคลือบสีกรอบหน้า ขนาดของแผ่นด้านหน้า-ที่ปรับแต่งเพื่อให้พอดีกับช่องเจาะของตู้แบบเดิม และรูปแบบหมุดยึดที่ได้รับการปรับเปลี่ยน

การปรับแต่งอินเทอร์เฟซ:ข้อกำหนดอินพุตพลังงานเฉพาะทาง (เช่น อินพุต DC แรงดันไฟฟ้ากว้าง-) ประเภทตัวเชื่อมต่อแบบกำหนดเอง และชุดสายไฟแบบขยาย

การสร้างแบรนด์:สกรีนโลโก้บริษัท-หรือคำอธิบายการทำงานเฉพาะบนกรอบด้านหน้าสำหรับการสั่งซื้อตามปริมาณที่กำหนด

เพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาว-สำหรับโปรแกรมอุปกรณ์ OEM กระบวนการผลิตจะรักษาความสอดคล้องของการกำหนดค่าที่เข้มงวดตั้งแต่การอนุมัติตัวอย่างไปจนถึงการผลิตจำนวนมาก:

การควบคุม BOM ที่เข้มงวด:ข้อมูลจำเพาะของส่วนประกอบถูกล็อคไว้เพื่อป้องกันการเปลี่ยนแปลงฮาร์ดแวร์ที่ไม่ได้แจ้งให้ทราบล่วงหน้าในการสั่งซื้อชุดงานซ้ำ

โปรโตคอลการตรวจสอบที่เข้มงวด:ขั้นตอนการทดสอบมาตรฐานประกอบด้วยการทดสอบฟังก์ชันการแสดงผล การตรวจสอบความเป็นเส้นตรงของระบบสัมผัส การทดสอบความเสถียรของสัญญาณอินเทอร์เฟซ การทดสอบการเสื่อมสภาพของพลังงานตลอด 24 ชั่วโมงทุกวัน- และการตรวจสอบการซีลกันน้ำที่แผงด้านหน้า-

การตรวจสอบย้อนกลับ:เอกสารทางเทคนิคโดยละเอียดและรายงานการทดสอบจะได้รับการเก็บรักษาไว้สำหรับการสั่งซื้อซ้ำตามโครงการ-
